Wärend den Tests mit den FRAM Bausteinen bin ich jetzt auf ein Gerät gekommen das ich mir bauen möchte. Ein Gerät zum Aufzeichenen einer Spannungsversorgung über Stunden, Tage, Wochen. Ich habe in meiner Arbeitszeit oft ein Gerät vermisst, mit dem ich eine Versorgungsspannung für ein Gerät überwache...

Jetzt habe ich mal noch den NTP Zeitserver dazu gepackt. So könnte man auch noch die Zeit und Datum der veränderten gemessenen Spannung dazu abspeicher. Nur so als Idee. Das werde ich mal gelegentlich noch machen. Vielleicht wird das dann ein neues Projekt, das ich mir baue. Ein Gerät zum Spannungsm...

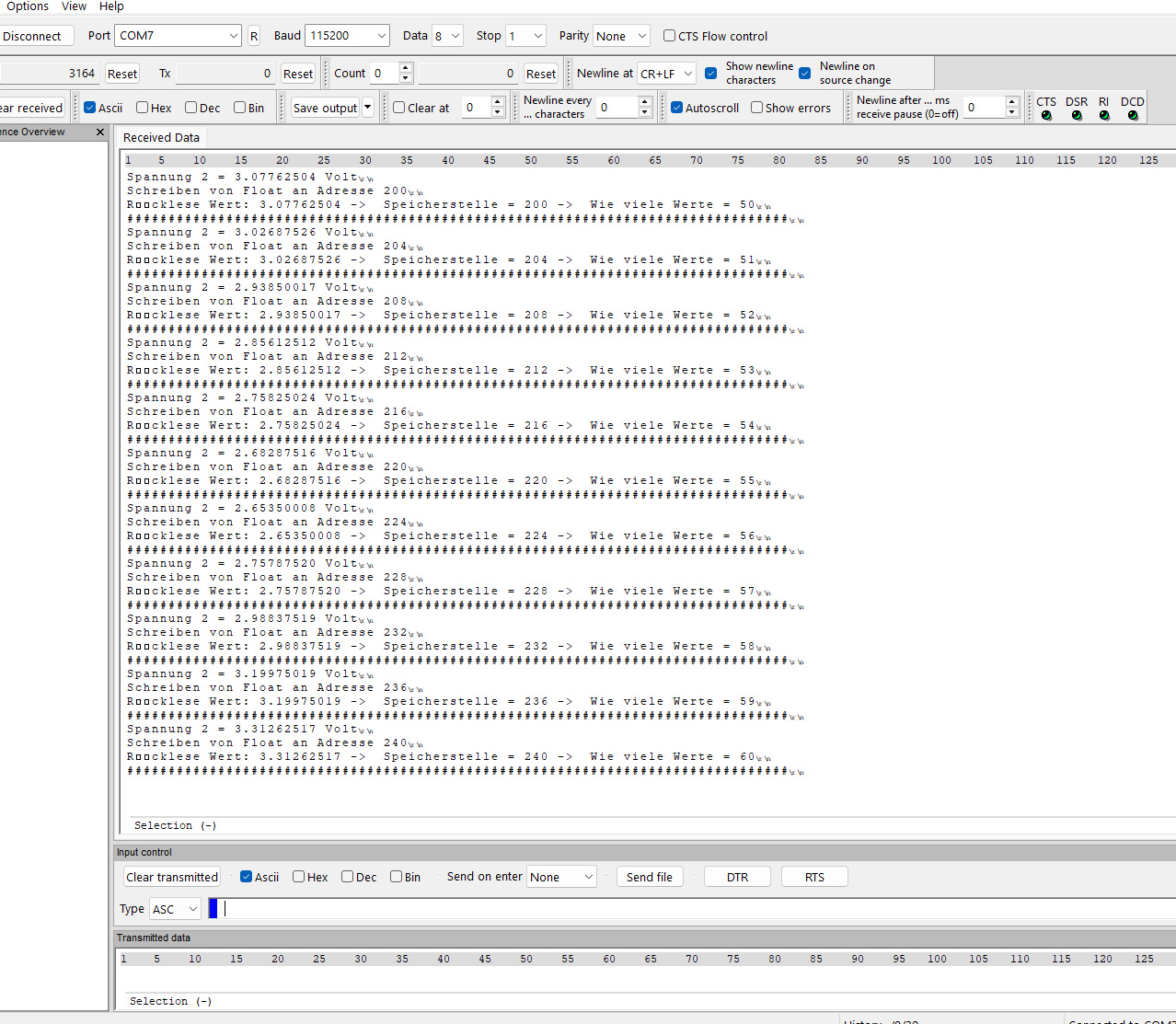

Das ist ein SerialPrint von dem Programm. Das zeigt den Messwert, dann die Speicherstelle unter der das gespeichtert wurde, dann der aus dieser Speicherstelle ausgelesener Wert. Dass man sieht, dass der Wert wirklich im FRAM steht.

.

Ich habe mich die Tage immer gewundert, dass die Werteänderung beim drehen am Poti immer so extrem langsam erfolgte. Ich hatte da noch eine Sekunde nach der Display - Ausgabe als Bremse drin, weil die Ausgabe aufs Display in jedem Durchgang erfolgte. Die Bremse habe ich raus. Und die Display - Ausga...

Jetzt habe ich mir mal eine kleine Anwendung ausgedacht. Also nur um eine Sinnvollen Testgrundlage zu haben. Das besteht als folgenden Dingen / Funtionen. Ein DC/DC Wandler für 3,3 Volt, ein ESP32_D1_Mini, ein I2C - FRAM, ein ADS1115 - 4 Kanal - 16Bit Analog/Digital Wandler. Ein I2C - OLED Display, ...

Das hier habe ich gerade auf Youtube gefunden. Das ist sicher eine Anregung, wenn man in der Richtung Automatische Fahrzeuge arbeiten möchte.

Franz

Diese sind nötig, um die Datengröße zu deklarieren. Z.B. byte Merker = 0; In diesem Merker merke ich mir im Programm Zustände. Z.B. ein Umschalter mit Mittelstellung. Der kann Drei Zustände haben. 0 = Mittelstellung 1 = nach oben 2= nach unten Nach Oben oder nach Unten, wird jeweils ein Pin angespro...

Hier ist mal ein Bild von meinem "Testaufbau", der ja nun wirklich seeeeehr einfach ist. Ein ESP32 D1 Mini mit einem 32KB FRAM über die I2C Schnittstelle angeschlossen. Spannung hier einfach über USB vom PC.

Der UV - Sensor war für meine Zwecke auch nicht brauchbar. Sie scheitern alle an der großen Lichtspanne die man nun mal von Dunkel bis volle Sonne hat. Den ganzen Bereich kann man offenbar nicht mit einem Sensor abdecken. Ich bin bei meiner Konstruktion geblieben.

Das ist ein Bespielcode aus der FRAM - Lib (Adafruit_FRAM_I2C). Ein bischen für mich angepasst. Die Speicher - Adressen gebe ich Dezial aus. und nur die ersten 96 Byte. Mehr gibt es bei dem Test nicht zu sehen. Der läuft schon mal auf einem ESP32 D1 Mini, mit dem 32KB FRAM. Das Programm macht bis je...
